retour page d'accueil > Produits béton > Prédalles


Présentation

Stockage en usine

La prédalle forme la couche inférieure du plancher et est pourvue en usine d’une armature inférieure et de raidisseurs.

Les raidisseurs remplissent plusieurs fonctions :

  • ils confèrent à l’élément la rigidité nécessaire lors de la manipulation, du transport et du déchargement ;
  • ils assurent (en même temps que la rugosité de la partie supérieure de la prédalle) la liaison entre la prédalle et le béton coulé en place ;
  • ils font office de point d’ancrage lors de la manipulation des prédalles ;
  • ils peuvent être utilisés comme écarteurs pour l’armature supérieure mise en œuvre sur chantier.

L’épaisseur totale du plancher est obtenue sur chantier par coulage d’une couche de béton : la couche de compression.

Sur le plan constructif, la couche de compression est la partie la plus importante du plancher à prédalles : c’est la partie active du plancher. Elle est coulée sur chantier après la pose des prédalles.

La couche de compression comprend :

  • Les armatures sur joints
    Ces barres d’armatures sont placées au-dessus des joints entre  prédalles. Elles permettent au plancher de fonctionner comme un ensemble monolithique et de limiter l’apparition de fissures dans la couche de compression au droit des joints.
  • Les armatures en chapeau
    Ces armatures sont posées dans les zones où des moments négatifs doivent être repris (continuité des planchers, etc…), directement sur les raidisseurs.
  • Les armatures supplémentaires
    Les armatures supplémentaires à mettre en œuvre sur chantier sont indiquées sur le plan de pose (renforts autour des réservations, etc…)

Le résultat est un plancher massif, monolithique, avec une grande résistance au feu et d’excellentes caractéristiques antibruit.

Les + Prédalles

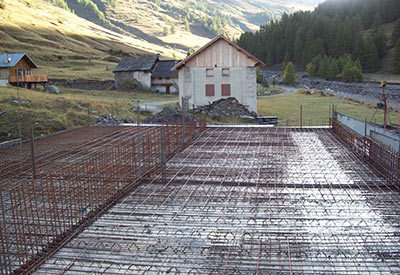

  • Chalet - RAVANAS

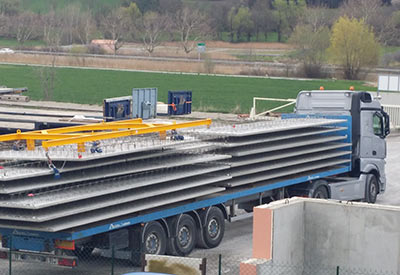

  • Stade l'Arena - AIX-EN-PROVENCE

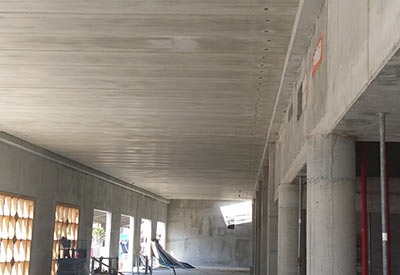

  • Euromed Center - MARSEILLE
  • Facilité et rapidité de mise en oeuvre.
  • Suppression des opérations de coffrage liées au coulé en place.
  • Une sécurité renforcée sur chantier (fourreaux garde-corps sur demande).
  • Dimensions et formes « sur mesures » (bords à facettes) permettant de respecter toute contrainte architecturale.
  • Incorporation de réservations pour le passage des canalisations.
  • Incorporation de poutres d’appuis.
  • Incorporation de plots électriques.

Informations sur le produit

Détail de la Prédalle

  • Epaisseur Prédalles : 5 à 7 cm
  • Classes d’exposition : XC1 / XC4 / XS1 / XS3 / XD1 / XD3 / XF1 / XA1 / XA3
  • Classes de résistance : C40/50 à C50/60
  • Enrobage aciers : de 1,5 à 4 cm
  • Dimension du plus petit côté : de 0,50 à 3,30 m
  • Dimension du plus grand côté : 10,00 m
  • Masse : De 125 à 175 kg/m²
  • Conformité à la norme NF EN 13747.
  • Marquage CE.
  • Certification CE
